从废催化剂中回收金钯的方法及载液阀

回收黄金的方法及载液阀钯从废催化剂中提取。方法步骤为：用盐酸和含氯氧化剂反复浸取废催化剂，制得金和钯将解决方案更改为；锌尘沉淀；脱渣用盐酸加含氯氧化剂溶解；草酸还原金粉，纯度99.9%，合格率回收～97%；又原果仁液与氨水配合，盐酸酸化沉淀。

再配合氨水，水合肼还原得纯钯粉体，纯度99.9%，合格率回收～96%。载液阀为三通管状结构，仍采用搪瓷，方便实现反复浸出。回收黄金的方法及载液阀钯来自废催化剂。本发明涉及贵金属冶金。废催化剂是提取贵金属的主要原料之一。

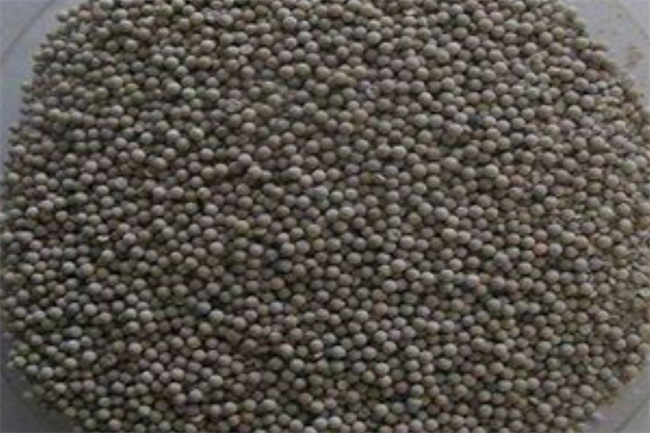

废Baeyer-I型催化剂是将乙烯氧化制成醋酸乙烯酯后转化为塑料（石化厂）使用无效，含SiO2＞90%，AuO。2%，Pd0.5%。材料中的大量成分是未成型的SiO2、金，其中和钯从这类催化剂中回收贵金属的方法一般有：1、火法冶炼，方法简单，成本低，但贵金属在SiO2表面上具有高分散性。

含量少，呈金属胶体状。比率回收过低（～70%），能耗又高。2、高温汽化法，此法贵金属率回收高（～97%），但要求设备耐高温氯化物腐蚀，投资大。3、溶解支撑方法。

贵金属率回收～94%，方法简单，但试剂用量大，固液分离困难。4、溶剂萃取法，贵金属率回收高度（～97%），成本低，但技术难度较大。也没有贵金属率回收目前高度，方法简单。

成本低，是设备的再好解决方法。本发明的目的是：一种贵金属率回收提供高度,＞95%,，纯度高,99.9%,，方法简单，成本低，来自Baeyer-I型催化剂的方法回收黄金和钯该设备很好地解决了发明制造，方法实现方便，仍然采用搪瓷载液阀。本发明提供的方法。

,1,用上述无用的Baeyer-I型催化剂，在盐酸浓度0.5～3N，优选1N加入含氯NaClO和Cl2的氧化剂中任选一种，顾：液体=1：2～4，最佳1：3，80～110℃温度，在装配载液阀的搪瓷釜中反复浸出最好～100℃，制金和钯,2,1,所得浸出液加入锌粉沉淀，锌粉用量12～13g/g贵金属，常温机械搅拌。

终点pH值=2～3，滤金十厚钯,3,与,2,所得的粉状混合物在盐酸3～N浓度下，加入含氯氧化剂，优选NaClO3，其用量为原料的1/250～1/25，Gu：70～100℃液体=1：2～4温度，溶解。,4,3,所得溶液加入草酸，pH值=1～2，降温为60～100℃。

得标准金粉，固液分离，金纯度99.9%，回收～97%.,5,4,所得溶液压～配合4ml/g钯加入分析纯氨水的量最终pH值=9～10，60～100℃温度；再加入分析纯盐酸酸化液至PH=0.5～1，析出黄色氧化汞，沉淀过滤再用分析纯氨溶剂重复一遍，得纯钯粉末，钯纯度99.9%。

水合肼还原直接收率～96%。为便于实现，反复连续浸出，制造和设计仍采用搪瓷的载液阀，其结构示意图见附图。载液阀由带有三个支架的Y形管和支架（1）组成与搪瓷反应釜排水孔、尺寸联轴器相连；[0020]棚屋,2,的最后嵌入有多孔薄片、薄片、孔径φ1～3mm为四氟乙烯制成，液体可循环，固体不可循环；

棚子（3）上装有阀门，与环（1）平行，便于废渣排放。载液阀由酚醛树脂制成，可随时反复排放浸出液或送入新鲜试剂溶液搪瓷仍然适应，本发明的优点是：,1,金和钯回收率高（金～97%，钯～96%,.,2,金和钯纯度高（99.9%）可直接用于制造原料催化剂。（3）方法简单，步骤少。

（4）所用试剂为通用试剂，成本低。（5）设备通用装置，投资少，仍采用自控载液阀和搪瓷，便于操作和实施。,6,无废水和渣滓，不污染环境。实施例实施例1，164.05kg去除无用的挥发物Baeyer-I型催化剂。

,含Au0.215%，137.71g含Pd0.516%330.498g；SiO2＞90%,通过,1,浓度为1N的盐酸，固：液=1：3100℃温度， NaClO：料=0.8：1条件下，装料液带阀釉仍在浸出四次。,2,1,所得浸出液铵12～13g/g贵金属加锌粉沉淀，常温，机械搅拌。

终点PH=2.5；,3,与,2,研究所及铜牌十钯HCl浓度6N的粉状混合物，加入NaClO32kg，Gu：液=1：3，温度～80℃溶解；,4,3,所得溶液加入草酸，pH值=1，温度～80℃还原得青铜133.60g，纯度～99.9%，得率回收97.02%.,5,4,所得溶液加氨水按～4ml/g钯并配合。

最终pH值～9.5，温度～70℃；加盐酸酸化至PH=1，析出黄色氧化汞，浸出沉淀，再多一次，得纯品钯粉末321.4g，钯纯度99.9%，合格率回收97.25%用水合肼用氨溶剂还原。实施例216.397t脱除挥发物（含Au0.215%、35.254kg、Pd0.516%、84.609kg、SiO2＞90%）的废Baeyer-I型催化剂（1）、（2）相同。

（3）,、,4,、,5,步法,3,步NaClO3添加量为69kg,同例1，Au34.4kg，纯度99.9%，回收97.6%；得到Pd80.759kg，纯度99.9%，合格率回收95.5%。
